Выбор огнеупорных материалов для индукционных печей: ключевые факторы и решения
«Правильный огнеупор — безопасная плавка»
Индукционные печи — ключевое звено современной металлургии благодаря универсальности и энергоэффективности. Они используются для плавки стали, чугуна, меди, алюминия и специальных сплавов. С ростом требований к чистоте металла и производительности возрастает нагрузка на футеровку: ее состояние напрямую определяет безопасность, стабильность процесса и экономику плавки.
Почему выбор огнеупора критически важен
Выбор огнеупорного материала — критически важный элемент металлургического процесса: от него зависят безопасность персонала, стабильность температурного режима, чистота расплава, стоимость тонны готового металла и срок службы футеровки. Ошибки в выборе приводят к:
- преждевременному износу, простоям и затратам на ремонт;
- химическому взаимодействию с расплавом и ухудшению качества продукции;
- аварийному прорыву.
Что такое аварийный прорыв и к чему он приводит
Аварийный прорыв расплава через футеровку/подину/стенку тигля индукционной печи — это разрушение огнеупора с выходом металла и шлака наружу. Последствия:
- Ожоги и травмы персонала от контакта с расплавом/брызгами.
- Пожар при воспламенении ближайших материалов и коммуникаций.
- Повреждение оборудования и строительных конструкций высокой температурой.
- Взрывы при контакте расплава с водой/жидкостями.
- Выделение токсичных газов и паров, вредных для здоровья.
- Загрязнение окружающей среды при выходе расплава за пределы зоны.
- Простой и остановка производства на время ремонта и расследования.
- Риск поражения электрическим током при повреждении электропроводки.

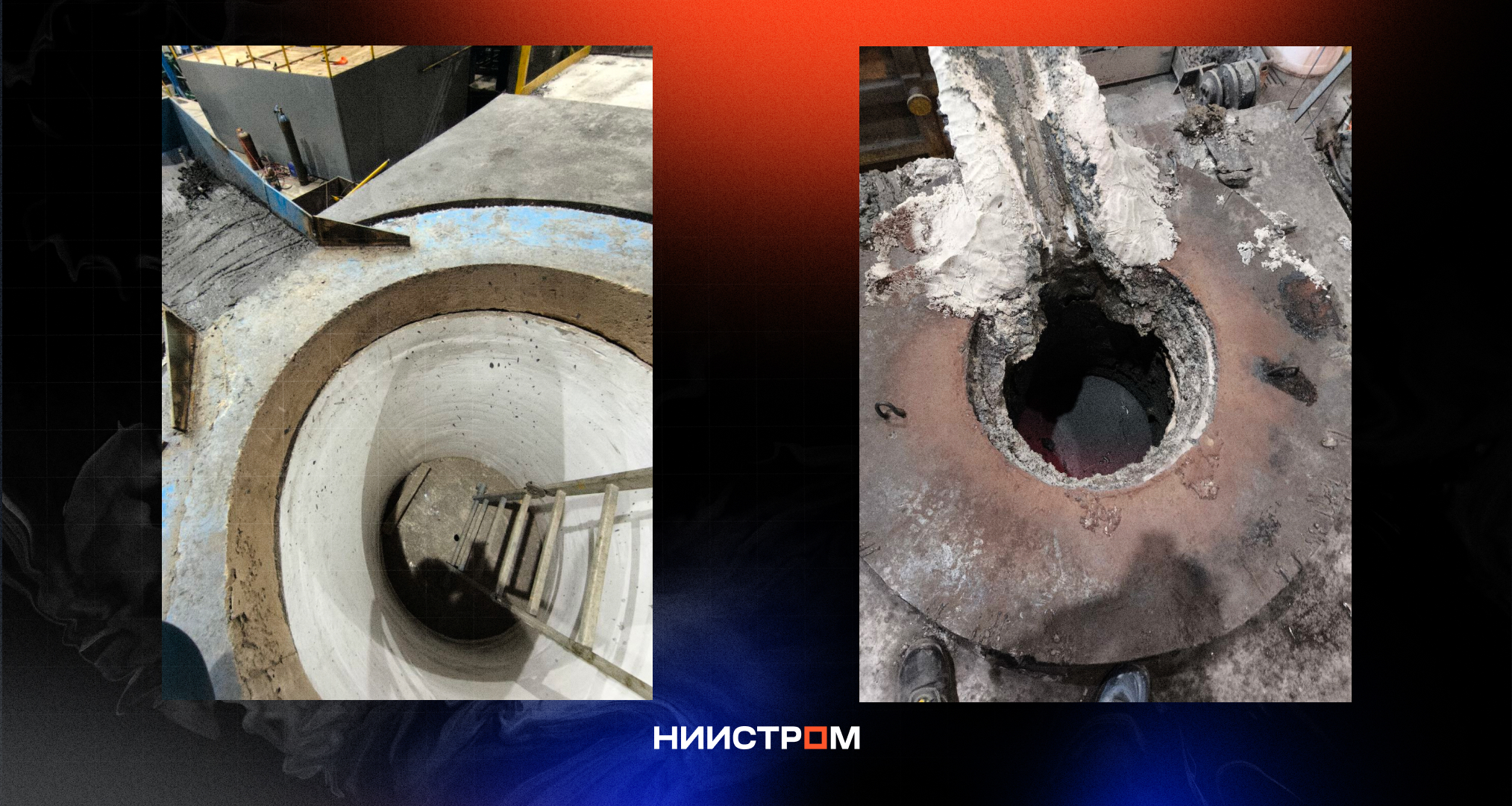

1. Требования к эксплуатационным характеристикам футеровок индукционных печей
1.1. Стойкость к высоким температурам
- Плавка стали. Рабочие температуры 1650–2000 °C требуют высокой термостойкости и огнеупорности. Верхняя граница актуальна для высоколегированных/специальных систем и локальных перегревов.
- Цветные сплавы. Несмотря на более низкие температуры (например, алюминий, медь), критична чистота расплава: низкий уровень неметаллических включений и растворенных газов (H₂, O₂, N₂), чтобы исключить загрязнение сплава и дефекты (газовая пористость, включения).
1.2. Химическая инертность
Коррозионная среда. В расплаве и шлаке присутствуют активные оксиды, вызывающие растворение и деградацию огнеупора. Типичные оксиды:
- Для стали: FeO, MnO, SiO₂ (в т.ч. миграция из футеровки), Al₂O₃.
- Для цветных сплавов: Cu₂O/CuO, ZnO (латуни), Al₂O₃, MgO.
1.3. Механическая прочность
Несущая способность. Футеровка должна выдерживать статические нагрузки шихты и гидродинамические силы при индукционном перемешивании. Недостаточная прочность ведёт к структурным разрушениям футеровки: радиальные/кольцевые трещины, выкрашивание, прорыв подины.
1.4. Термоциклическая стабильность
ТРЕЩИНЫ, отслаивание, рост микродефектов — прямое следствие частых циклов нагрева/охлаждения (термошок и термоупрочнение). Правильный выбор огнеупора и соблюдение регламентов сушки/прогрева минимизируют риск.
1.5. Экономическая эффективность (жизненный цикл)
Важна не цена мешка, а сколько тонн металла безопасно переплавит футеровка до релейнинга
Ключевые метрики:
- Производительность футеровки — т металла до замены/кампания.
- Стоимость тонны металла до замены = (материалы + работы + простои) / т до замены.
- Скорость износа (мм/кампания) по критическим зонам.
2. Факторы выбора огнеупора
2.1. Диапазон рабочих температур и специфичность сплава
Каждая система сплавов задаёт свой температурный режим. Выход за диапазон ускоряет окисление и разрушение материалов.
Ориентировочные диапазоны и чувствительность к загрязнениям:
Количественные ориентиры для расчётов:
- Теплопроводность сплава (для оценки тепловых градиентов): сталь ~40–60 Вт/(м·К); алюминий ~200–250 Вт/(м·К).
- Теплопроводность огнеупора: изолирующие 0,2–0,8 Вт/(м·К); алюмосиликатные 1,0–2,5 Вт/(м·К); высокоглиноземистые 1,5–3,0 Вт/(м·К).
- Макс. рабочая температура огнеупора подбирается с запасом относительно максимума процесса и локальных перегревов (шлак/мениск/носок).
2.2. Химическая совместимость
Огнеупор должен быть термодинамически стабилен к расплаву и шлаку; несовместимость вызывает межфазные реакции и загрязнение расплава.
2.3. Механическое напряжение и эрозия
Чем выше частота/мощность индукции, тем сильнее гидродинамические силы и эрозия, особенно в зоне мениска. Проектом задаются армирующие решения и допуски на скорость износа.
2.4. Устойчивость к термоциклированию
Оценивается стойкость к термоударам и сопротивление распространению трещин.
2.5. Анализ стоимости жизненного цикла
Считаем полную стоимость тонны произведённого металла за кампанию: материалы + работы + простои.

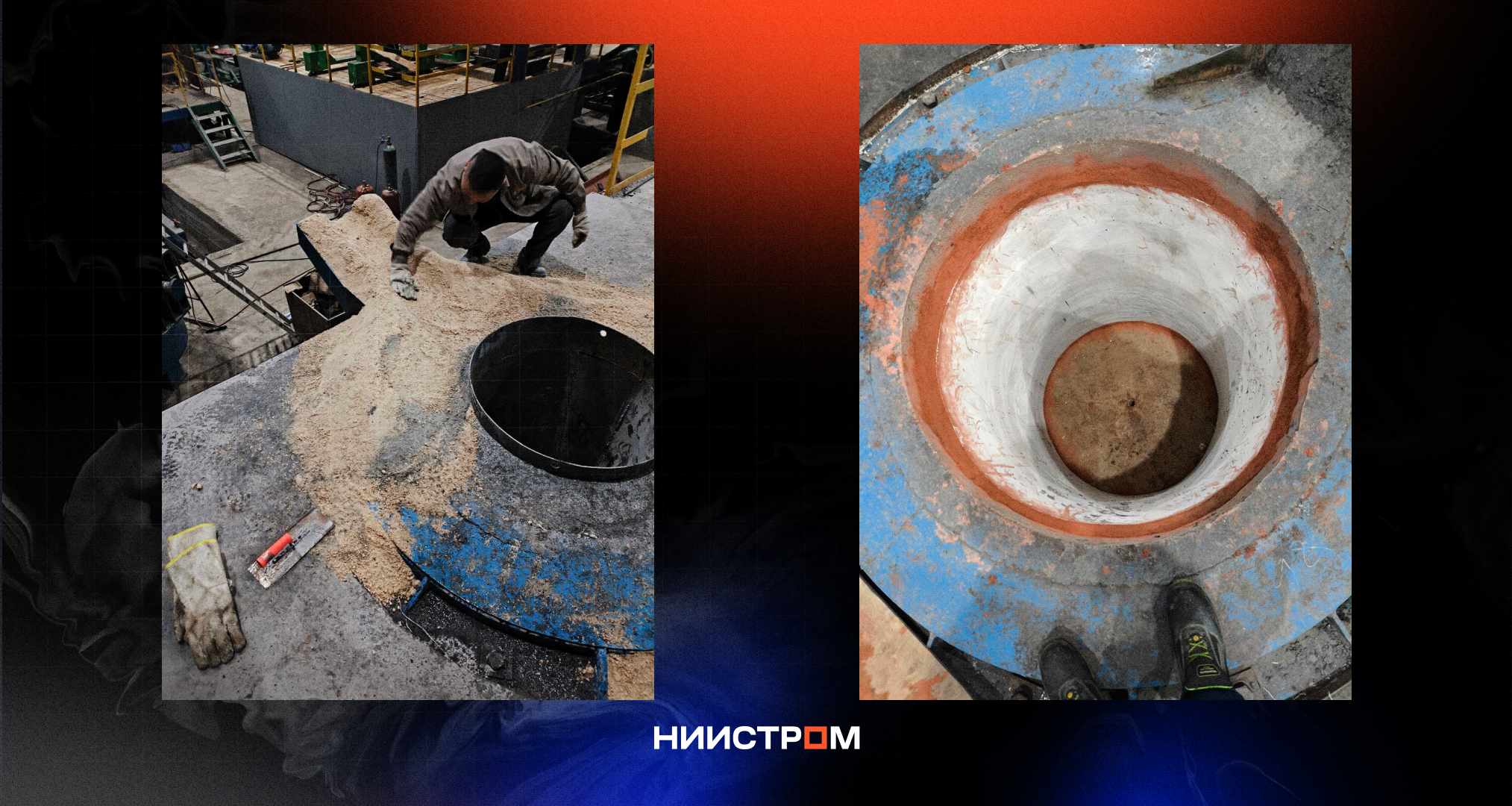

3. Рекомендации по эксплуатации (кратко)
- Контроль химии шлака — снижает коррозию и продлевает ресурс футеровки.
- Мониторинг состояния — визуальный контроль критических зон; ИК‑термография (горячие точки); периодический контроль остаточной толщины.
Заключение:
Универсального огнеупора нет: состав сплава, шлаковая практика и конструкция печи требуют индивидуального подбора материалов и режима эксплуатации. Правильная футеровка — это безопасность, стабильность плавки и прогнозируемая экономика кампании.
